[Unbox + Gái] MSI Z170M MORTAR / B150M MORTAR: Tấm thân Nuột nà<3

[UNBOX] MSI Z170M MORTAR / B150M MORTAR → Số 1 cho Game thủ!


Mục lục

  • Giới thiệu + Thông số
  • Đập hộp + bóc tem lên đèn.
  • Hình ảnh tổng thể.
  • Chi tiết khu vực socket CPU
  • Chi tiết khu vực khe RAM
  • Chi tiết khu vực Chipset
  • Chi tiết khu vực PCI-E
  • Chi tiết khu vực I/O




1.Giới thiệu + Thông số



Xuất hiện ngay từ khi intel giới thiệu Skylake, chú main Mortar đã được nhiều người dùng chú ý bởi dáng vẻ và thiết kế. Bo mạch ATX đẹp thì không thiếu mà chúng lại thường đắt, bo mạch M-ATX trước tới nay thường thường hướng tới 2 đối tượng khách hàng: 1 là càng rẻ càng tốt, 2 là đắt đỏ nhiều tính năng ăn chơi. Chính vì thế mà rất hiếm bo mạch M-ATX nhìn đẹp đẹp mà giá ổn ổn, chính vì thế Mortar lọt vòa mắt xanh nhiều anh đang muốn tậu vợ.


MORTAR nằm trong series Asenal Gaming của MSI, đây là series đặt tên theo vũ khí quân sự (MORTAR là vũ khí gì các bác google it nhé ^^ ), các sản phẩm trong Asenal Gaming thường có độ P/P cao, không mầu mè hoa lá mà hơi hướng tới những gì cơ bản nhất, cần thiết nhất cho một bộ máy hiệu năng cao.


MORTAR xuất hiện với 2 phiên bản chipset là Z170M MORTAR với B150M MORTAR, ngoài ra còn một vài biến thể khác như MSI H170M-A PRO hay MSI C236M WORKSTATION chưa xuất hiện tại VN. Trong bài unbox này là Z170M MORTAR, còn B150M MORTAR cũng có hình thức tính năng gần như tương tự, chủ yếu khác giữa 2 bo mạch trên đó Z170 hỗ trợ ép xung cpu/igpu/memory và hỗ trợ raid ổ dữ liệu.


Thông số cơ bản MSI Z170M MORTAR → Số 1 cho Game thủ!
  • Protect: Humidity, ESD, EMI, Circuit, HighTemp, Overcurrent
  • Chipset: Z170 Core i3-i5-i7-Pentium-Celeron SK-1151
  • Memory: Dual channel 4 x DDR4 up to 64GB - 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400/ 2133 MHz
  • Slots: 2 PCIe3.0 (x16, x4) Steel Armor, 2PCIe 3.0x1, 1PCI, 1 M2 Slot Wifi
  • HDMI 4096x2160@24Hz / DVI-D 1920x1200@60Hz / VGA 1920x1200@60Hz / Multi-GPU: 2-Way AMD CrossFire
  • SATA: SATAe / 6 SATA 6Gb/s RAID 0-1-5-10
  • USB: 4USB 2.0 / 8USB 3.1 Gen1
  • Audio: 5 jack +1 Optical by Realtek ALC892 bo mạch tách biệt
  • LAN: Gigabit LAN by Realtek RTL8111H
  • Kích thước: 24.4x24.4cm - M ATX

Thông số cơ bản B150M MORTAR → Số 1 cho Game thủ!
  • Protect: Humidity, ESD, EMI, Circuit, HighTemp, Overcurrent
  • 2 Way CF - EZ Debug LED - Gaming Certified - Gaming Hotkey - Mouse Master
  • Chipset: B150 Core i3-i5-i7-Pentium-Celeron SK-1151
  • Memory: Dual channel 4 x DDR4 up to 64GB 2133 MHz
  • Slots: 2 PCIe3.0 (x16, x4), 2PCIe 3.0x1, 1PCI, 1 M2 Slot Wifi
  • HDMI 4096x2160@24Hz / DVI-D 1920x1200@60Hz / VGA 1920x1200@60Hz
  • Multi-GPU: 2-Way AMD CrossFire
  • SATA: SATAe / 6 SATA 6Gb/s
  • USB: 4USB 2.0 / 6USB 3.1 Gen1
  • Audio: 5 jack +1 Optical by Realtek ALC892 bo mạch tách biệt
  • LAN: Gigabit LAN by Realtek RTL8111H
  • Kích thước: 24.4x24.4cm - M ATX

 2.MSI Z170M MORTAR / B150M MORTAR : Đập hộp bóc tem




Hộp của Mortar sử dụng chất mầu lạ lạ, mầu xanh bộ độiHọa tiết trên hộp main làm giống như một hộp vũ khí với hình khẩu Mortar đang cửng. Mặt sau in rõ hình toàn bộ main kèm chú thích một số tính năng thiết kế công nghệ nổi trội.



Phụ kiện dòng Gaming này cũng ở mức cơ bản, không có logo rồng nhưng vẫn may mắn là cái chặn main vẫn rất đẹp.



Một số hình ảnh tổng thể của Mortar khi cắm điện: Main chủ yếu là tông mầu đen, trông khá khỏe khoắn cứng cáp, bốn góc main trang bị các đèn led hắt sáng làm nền cho main khi lắp vào vỏ case hoặc benchtable.

3.MSI Z170M MORTAR / B150M MORTAR : Hình ảnh tổng thể




Mortar sử dụng size M-ATX đầy đủ, vuông vức kích thước chuẩn 24.4x24.4 cm cho nên khi lắp vào case c chuẩn M-AXT sẽ rất vừa vặn và đẹp, không bị trống khay main cũng không bị kéo dài các dây cắm nguồn gây phản cảm kém thẩm mỹ.



Mortar sử dụng bo mạch 4 lớp, vệ sinh, sạch sẽ, vi diệu với 4 góc là các đèn led hắt sáng.



Mạch cứng cáp thẳng căng.



Nhìn sơ qua thì phase nguồn ổn với tổng 6 phase có đầy đủ 2 cục tản nhiệt là thích rồi, 4 khe ram DDR4 là thoải mái rồi, khe pci-e mở rộng đủ 4 slot lại có cái khe bọc théo cắm VGA chắc sướng, cổng sata / usb 3 gập bao đi dây siêu gọn.



Toàn bộ main dùng tụ rắn 5K của Nhật, riêng phần card âm thanh tích hợp dùng tụ vàng Audio chuyên dụng cũng của Nhật là hãng Chemicon.

4. MSI Z170M MORTAR / B150M MORTAR : Khu vực socket CPU.





Không biết các bác nghĩ sao, riêng bản thân em rất thích những main có đủ 2 tản nhiệt cho khu vực phase CPU hơn là chỉ 1 tản nhiệt, bởi vì nhìn nó có cảm giác cân đối hoàn mỹ hoành tráng hơn và tác dụng thì tất nhiên là mát hơn.



Đầu vào của các phase nguồn là một đầu cấp nguồn 8pin có cuộn cảm lõi ferrite bảo vệ và lọc vào, kế đến là các tụ rắn dung tích lớn kèm tụ gốm lọc đầu vào của phase.



Hai cục tản nhiệt của Mortar cũng đen xì xì luôn, trông lại như kiểu xước xước rất nuột. Một điểm nữa mà tôi rất thích ở Main MSI đó là luôn dùng ốc vít xiết chặt tản nhiệt xuống main để mang lại sự chắc chắn và đạt hiệu truyền nhiệt quả cao nhất, nhanh nhất cho mofset công suất.



Các tụ đầu ra cũng là tụ rắn 5K Nhật Bản xen lẫn tụ gốm lọc sạch lọc thẳng điện đầu ra, bên trong socket cũng có một lượng lớn tụ gốm nữa.



Nhiều main skylake chỉ sử dụng 2 mosfet công suất cho mỗi phase thì ở Mortar có 3 tới 4 mosfet cho mỗi phase để tăng khả năng chịu đựng những CPU cao cấp, có 6 phase nhưng tổng có tới 20 mosfet tất cả - có thể gấp đôi số mosfet công suất trên các main đối thủ cùng phân cấp, khả năng “chịu nhiệt” cũng được gia tăng, main có thể tải các cpu nhiều nhân và xung nhịp cao một cách hiệu quả - mát mẻ - hiệu suất cao.

5. MSI Z170M MORTAR / B150M MORTAR : Khu vực khe RAM.




Tiên phong trong công cuộc phổ biến bo mạch chủ DDR4 Skylake tại VN với đầy đủ series sản phẩm từ H110 B150 H170 Z170 đều dùng DDR4. Trong khi các hãng loay hoay với các phiên bản bo mạch Skylake nhưng chỉ dùng DDR3 thì MSI là hãng chịu khó nhất đưa những mã main dùng DDR4 để thúc đẩy thị trường DDR4 hạ giá như DDR3 và hiện tại họ đã đạt được mục đích khi các kit ram DDR4 2x4GB đã có giá gần như ngang hàng DDR3 tương tự.



MORTAR cung cấp 4 khe cắm DDR4 1.2vol được OEM bởi LOTES, các khe ram đồng mầu đen và cứ cắm sole là nhận dualchanel.



Tuy nhiên theo MSI khuyến cáo để đạt được hiệu năng cao nhất cho ram thì nên cắm khe số 2 và 4 trước nếu bạn có 1-2 cây ram. Ngoài ra MSI trang bị thêm tính năng DDR4 Boost để cách ly đường mạch tín hiệu giữ RAM / CPU với các thành phần khác trên main - chống nhiễu để đạt hiệu năng tốt hơn nữa cho bộ nhớ.



Dual phase cho các khe cắm ram.



Easy Debug LED: đèn báo lỗi CPU / RAM / VGA khi khởi động, cái nào lỗi thì đèn sẽ sáng dừng ở đó, chỉ cần kiểm tra lại những linh kiện ấy hoặc khe cắm – rất đơn giản cho dân amater chuyển sang hardcore.



Đèn led báo OVP Protection, đèn này sáng thì ko bật được máy vì main đã kích hoạt chế độ tự bảo vệ. Kiểm tra lại nguồn hoặc thay bộ nguồn khác vì nó có thể cho dòng điện không “sạch” gây nguy hại tới các linh kiện.

6. MSI MORTAR : Khu vực chipset



Thiết kế ở khu vực này được nhiều anh em “đi dây gọn đẹp” yêu ngay từ cái nhìn đầu tiên vì các chân cắm đều gập 90* so với main.



Tản nhiệt chipset cũng mầu đen in chữ MSI trắng, thiết kế cũng vô cùng cơ bản, tiếc là MSI ko dùng ốc vít luôn cho chặt mà lại dùng chốt lò so. Cạnh chipset là một viên pin duy trì thông tin bios của Nhật, min đặt vị trí này cũng rất tiện cho ai muốn clear bios bằng cách tháo pin – nhưng tôi cũng nhắc luôn là main có 1 cái nút clear bios ở phía khu vực cổng I/O rồi nên không nhất thiết phải tháo pin đâu

7. MSI Z170M MORTAR / B150M MORTAR : Khu vực khe mở rộng PCI




4 khe cắm mở rộng là tiêu chuẩn đầy đủ của 1 bo mạch M-ATX và Mortar có đủ với 1 khe PCI-E X16 3.0, 2 khe PCI-E x1 3.0, 1 khe PCI-E x16 chạy ở X4 3.0 để hỗ trợ thêm chế độ chạy dual vga AMD – CrossFire hoặc các loại card mở rộng cần băng thông PCI-E nhiều.


Khe PCI-E x16 3.0 chính để cắm VGA rời được bọc thép chống nhiễu và kiên cố hơn. MSI là hãng đầu tiên đưa thiết kế bọc thép khe PCI-E đó là trên main X99A GODLIKE, sau đó MSI đã áp dụng cho các bo mạch Skylake và các một số hãng khác cũng xuất hiện thiết kế tương tự.




Một khe M2 để cắm card Wifi xuất hiện giữa main, phía sau khu vực i/o cũng được trang bị chân để gắn anten wifi.



Tụ ở toàn bộ các khu vực trên main đều là tụ rắn 5K của Nhật bản, trong khi cùng phân cấp các hãng chỉ dùng tụ 5K của Trung Quốc hoặc Đài Loan.

8. MSI Z170M MORTAR / B150M MORTAR : Khu vực giao tiếp I/O






Các chân I/O của Mortar cũng được đánh giá là tương đối đầy đủ cho nhu cầu hiện nay. Combo phím chuột bao gồm 1 cổng ps/2 cắm phím chuột đều được + 2 cổng USB 2.0, combo xuất hình gồm đủ 3 chân cắm truyền thống DSUB-DVI-HDMI.


USB 3.0, cổng LAN, nút Clear Cmos.


Combo cổng xuất âm thanh 5+1 Optical, bên trong được mạ vàng luôn chân cắm. Phần mạch âm thanh cũng được tách biệt riêng giống chỗ khe RAM, tụ cũng dùng tụ Audio chuyên dụng của Chemicon.

9. Nhìn lại hình ảnh tổng thể các góc cạnh Mortar



Update video:đo nhiệt độ main Mortar khi ép xung i3 6100 lên 4.5 và full load bằng Intel Burntest.
Nhiệt độ phase trong tình trạng load nặng tương đối tốt với 4x-5x*C


Bios ép xung được CPU Skylake Non-K

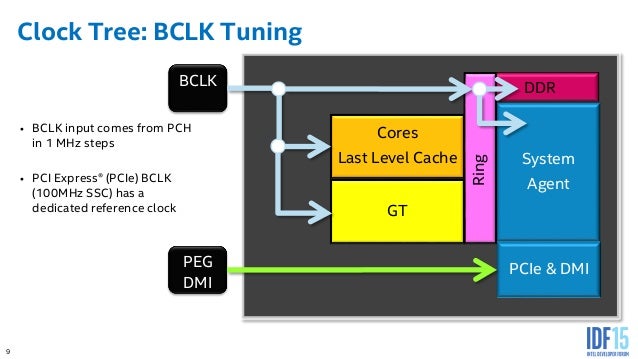

Base clock là thứ có thể gây tác động xung nhịp lên rất nhiều thành phần của hệ thống là xung cpu, xung ram, xung card tích hợp. Mặc định các dòng CPU thông thường của Intel không cho phép tăng thêm xung nhịp CPU, chỉ có dòng đặc biệt là dòng K = unblock thì mới cho ép xung.



Tuy nhiên gần đây các hãng đã lần mò ra cách có thể tác động tăng được base clock của CPU và ép xung tăng 15-70% xung nhịp tùy CPU. Rất hấp dẫn cho những người cần một PC hiệu năng cao vượt trội so với số tiền bỏ ra.

Vậy làm sao để ép xung được base clock đối với các CPU thông thường ( non-K ) ? Điều kiện:

  • Một bo mạch chipset Z170 (các chipset H110/B150/H170 không thể)
  • Một bản bios của bo mạch đó được unlock tính năng ép xung Base clock.
  • Một CPU Intel Skylake non-K Celeron / Pentium / Core i3 / I5 / i7




Có được hiệu năng cao nhưng cũng có những điều mà bạn bắt buộc phải theo hoặc chấp nhận nếu muốn ép xung non-K

  • Không thể xem được nhiệt độ CPU, các phần mềm xem nhiệt độ sẽ đều hiển thị nhiệt độ không đúng là 100*C => phần này soft HWInfo bản mới fix được rồi.
  • CPU sẽ không giảm xung/ giảm vol, luôn nhận xung cao nhất, vol cao nhất.
  • Không thể sử dụng card đồ họa tích hợp (iGPU), bắt buộc phải dùng card rời.



Setting trong bios: (nhớ cắm VGA rời)

  • EIST: Disable
  • C-States: Disable
  • Intel Turbo boost: Disable (nếu cpu có Turbo boost)
  • Tăng base clock lên tùy mức xung CPU định chạy. Ví dụ i3 6100 có Core Ratio là 37 tương ứng (37x100MHz), cần chạy 4.5GHz thì bạn tăng base lên 121.6MHz x 37 = ~ 4500MHz
  • Hạ bớt mức xung ram thấp hơn 2600MHz hoặc ~ 2133MHz nếu không muốn ép xung ram.
  • Đặt CPU Core Voltage tương ứng mức xung nhịp CPU, cái này phải test dài dài vì tùy CPU. Tản nhiệt khí thì trong tầm 1.2 -> 1.4 là vừa.
  • Vào DigiALL Power bật chống Vdroop nếu có: tìm dòng CPU Loadline Calibration chọn Mode 1


BIOS cho MSI Z170M MORTAR

  • Đánh giá linh kiện: Updating
  • Bios cho ép xung Base Clock: E7972IMS.A2T
  • Mức xung khuyến cáo: Updating
  • Kết quả test tham khảo: Updating



Quote:


MORTAR được chọn trong bộ PC mod Destroyer => https://forum-en.msi.com/index.php?topic=261967.0

Quote:



Nguồn: VOZ
